Требуется опознание

Методом профессора Герасимова безуспешно пытаемся по фрагменту
челюсти
колесу и еще нескольким деталям реконструировать облик древнего экипажа (конец XIX – начало XX в.):


Photobucket

Вот переднее колесо (диаметр 120). Обратите внимание на железные обода: центральный больше чем на сантиметр выступает относительно боковых.

Под катом – загадочный передний мост, мощнейший задний мост, рама и невероятного диаметра задние колеса...

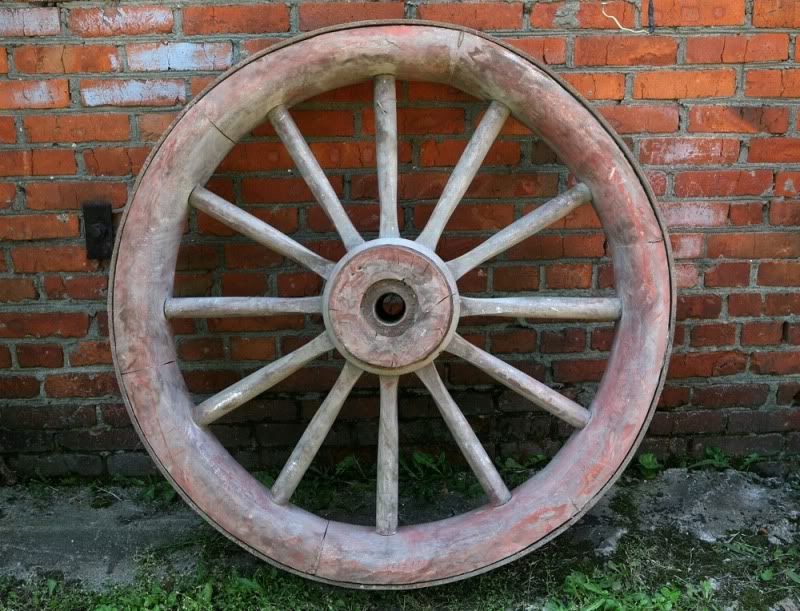

Так переднее колесо о 12-ти спицах выглядит сбоку:

Photobucket

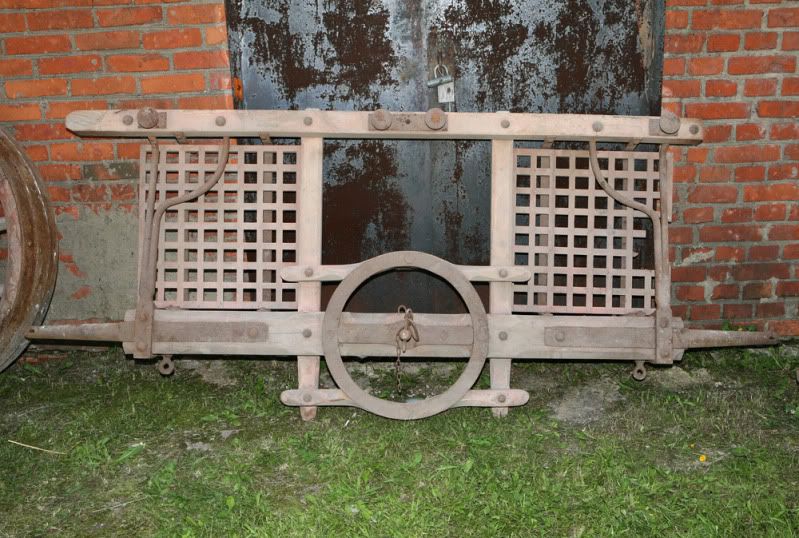

Передний мост (вид сверху):

Photobucket

По центру - поворотный круг со шкворнем, по бокам - полуоси, на которые крепятся передние колеса, всё остальное - не очень или очень непонятно.

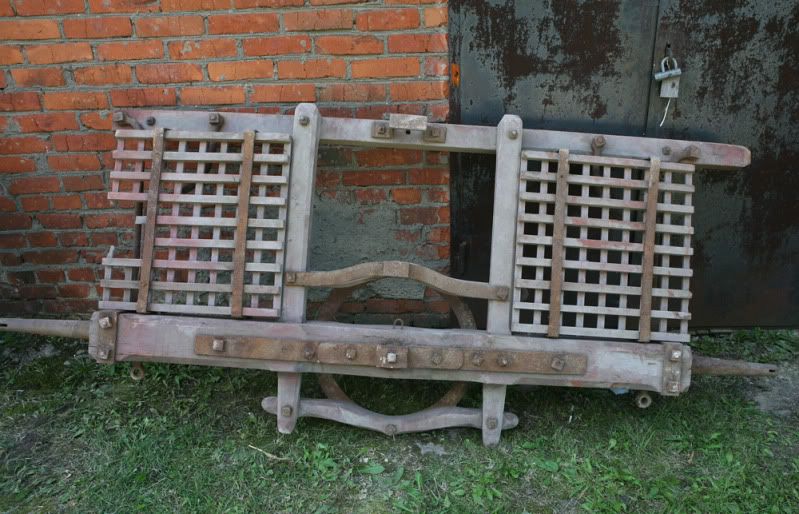

Передний мост (вид снизу):

Photobucket

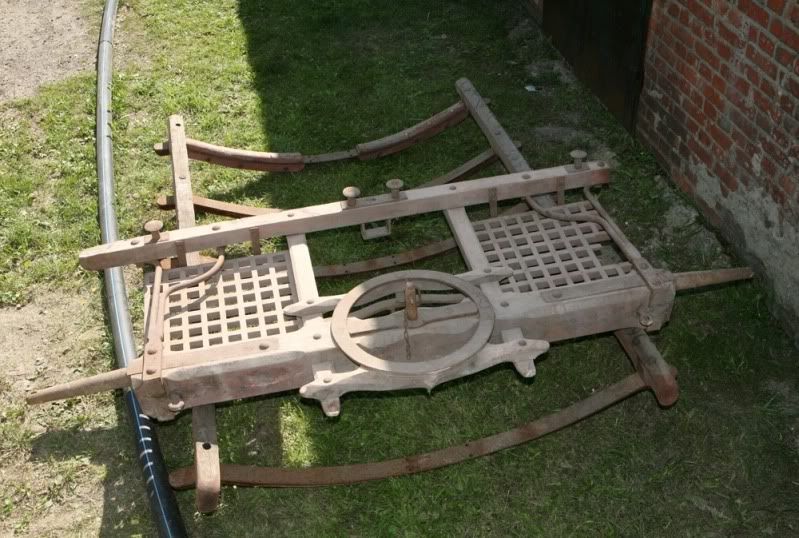

А вот наш передний мост произвольно уложен на раму, с которой он подвижно (через поворотный круг) должен быть сопряжен с помощью отсутствующего узла, паз для которого виден на дальней от нас слегка вогнутой поперечной балке:

Photobucket



А вот и сама рама, поставленная вертикально:

Photobucket

Вы думаете, одна из поперечных балок утрачена? Никак нет: Здесь видны пазы под задний мост.

Вот он, красавец неподъемный, лежит перевернутый:

Photobucket

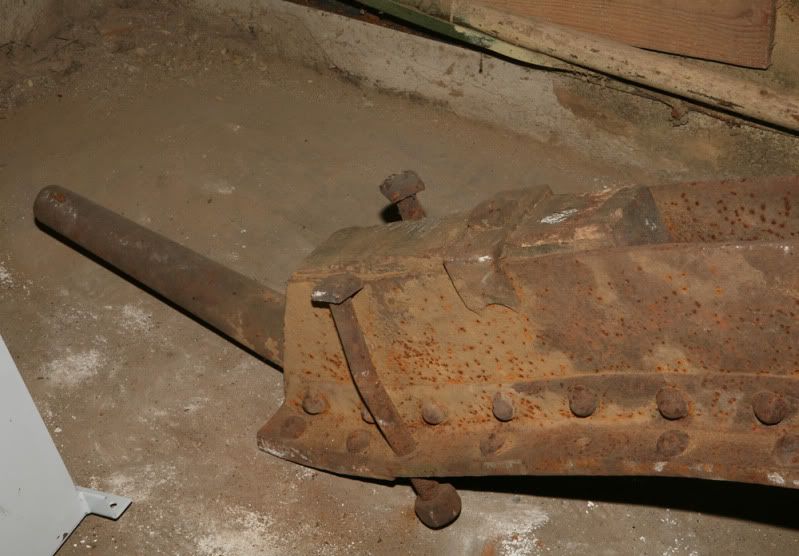

Этими болтами на мост крепится деревянная продольная балка рамы, сбоку торчит полуось:

Photobucket

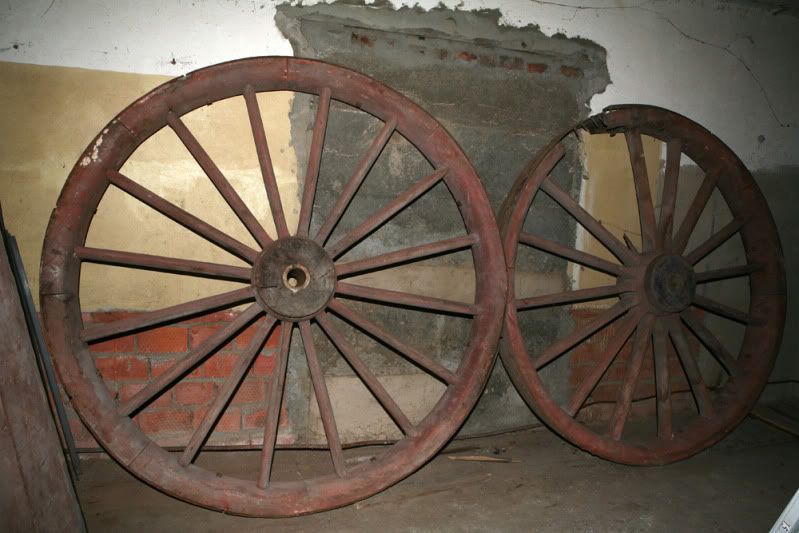

А вот и два задних колеса о 16-ти спицах. Диаметр, не поверите, - 2 метра 20 см!!!

Photobucket



Единственная пока версия: перед нами - фрагменты водовозки, судя по сохранившейся раскраске - пожарной. Вогнутая рама (под огромную бочку - ?), мощнейший задний мост и гигантские колеса - аргументы в пользу этой версии.

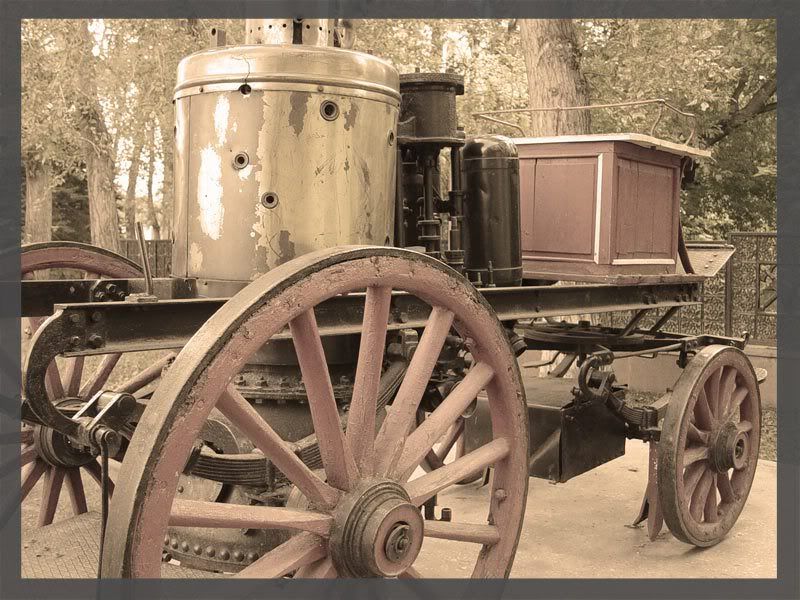

Отчасти ее подкрепляет внешний вид (но не габариты) передвижной пожарной установки из Челябинского музея пожарной техники:

Photobucket

Но здесь совершенно другая подвеска рамы относительно ходовой части - на рессорах. Да и нагрузка невелика. Кстати, по описаниям, на пожарные водовозки устанавливались насосы для подачи воды в брандспойты.

И еще пара фотографий обычных городских водовозок (со 100- и 200-литровыми бочками) из Найденовских альбомов 1880-х годов:

У Владимирских ворот;

Photobucket

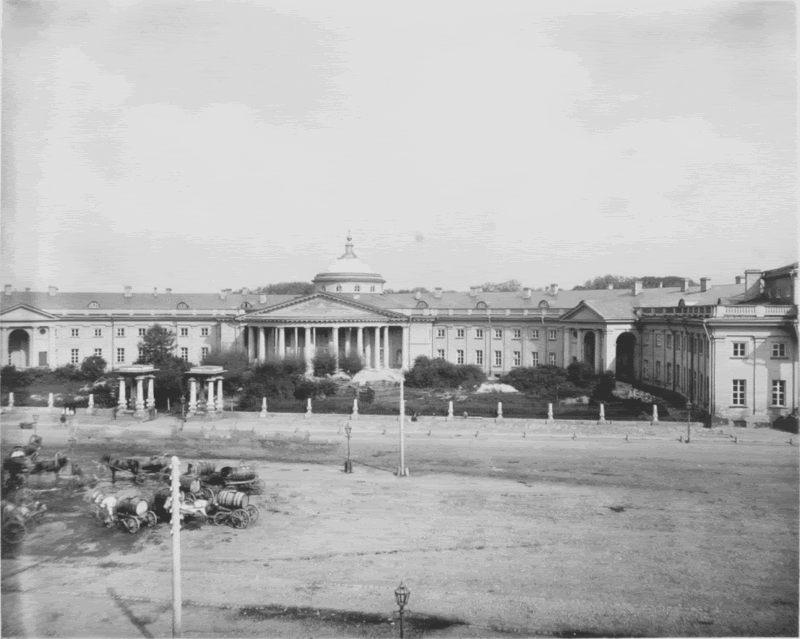

У Шереметьевской больницы:

Photobucket

В сравнении с лошадьми видно, что ничего похожего на двухметровые колеса и в помине нет


Буду признателен за любую информацию!
